Описание
Сетевая контрольная панель, 12ШС (U-шс. 28В, I-шс 2мА), 2ПЦН, 3 вых. «ОК», порт ТМ (до 16), RS-485 (интеграция с контроллерами М III); U-пит.12В, I-потр.150мА; t-раб.-20…+40°С, 210x118x44мм

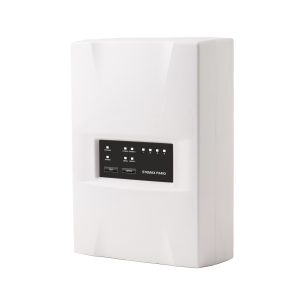

Сетевая контрольная панель «Мираж-СКП12-01» предназначена для расширения функционала базовых контроллеров и служит для контроля шлейфов сигнализации с установленными в них охранными или пожарными извещателями, передачи извещений базовому контроллеру.
Панель имеет 12 охранно-пожарных шлейфов сигнализации. К одному контроллеру «Мираж-GSM-M8-03» или «Мираж-GE-X8-01» можно подключить по интерфейсу RS-485 до 15 панелей.
Особенности
— 12 конфигурируемых ШС для приема извещений от аналоговых ручных и автоматических пожарных и охранных извещателей, приборов приемно-контрольных охранных и охранно-пожарных через выходы реле ПЦН;
— к одному контроллеру «Мираж-GSM-M8-03» или «Мираж-GE-X8-01» можно подключить по интерфейсу RS-485 до 15 панелей, что в сумме дает 180 дополнительных ШС;
— 4 программируемых тактики для каждого пожарного ШС;
— питание активных пожарных извещателей по двухпроводному шлейфу сигнализации;
— управление исполнительными устройствами и средствами автоматики с помощью трёх выходов типа «открытый коллектор»;
— контроль исправности пожарного ШС с автоматическим выявлением обрыва или короткого замыкания, световая и звуковая сигнализация неисправности, формирование извещений о неисправности по интерфейсу RS-485;
— световая индикация номера ШС, в котором произошло срабатывание извещателя;
— звуковая и световая сигнализация в режиме «Тревога/Пожар/Неисправность»;
— возможность настройки сетевых контрольных панелей для работы в алгоритмах «ведущий/master» и «ведомый/slave»;
— индикация режима работы с возможностью подключения внешнего индикатора;
— контроль вскрытия корпуса;
— управление режимом работы с помощью электронных ключей Touch Memory, бесконтактных считывателей, скрытых выключателей;
